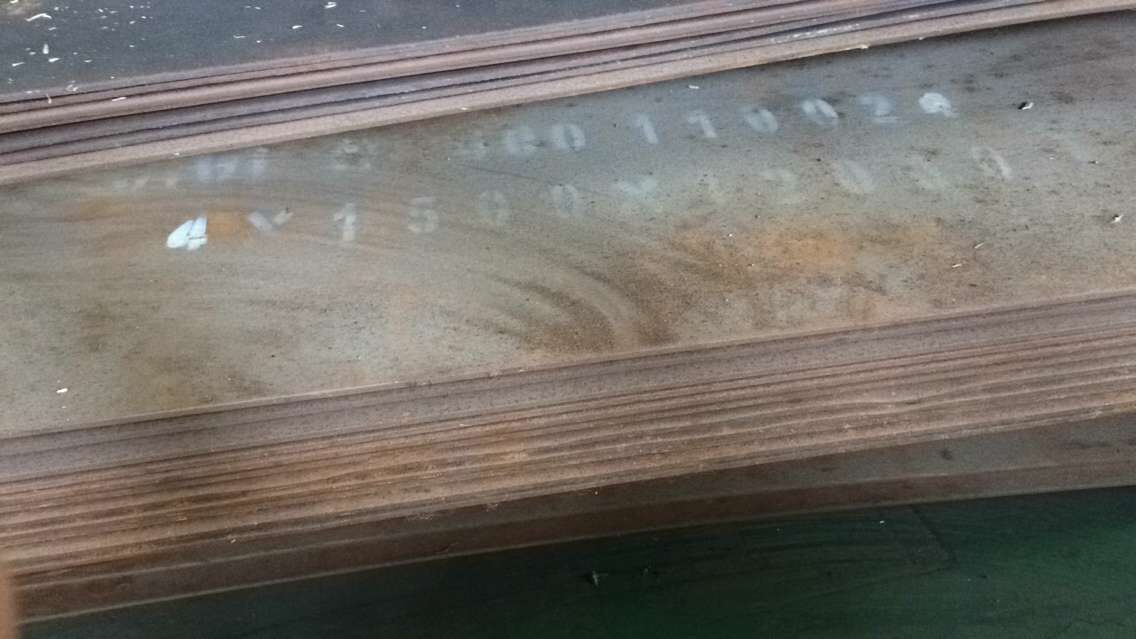

ASTM A36与中国标准Q235B有许多不同之处
1.最重要的是化学成分
当钢板厚度大于20mm时，A36钢板Mn为0.8%-1.20%，Q235B为0.30%-0.70%
如果有人想提供中国标准而不是A36，这种不同就不能混为一谈
2.机械性能
ASTM A36标准屈服点最小为250MPa，抗拉强度为400MPa-550MPa
Q235B屈服点最小为235MPa，抗拉强度为375MPa-460Mpa
一些Q235B将不符合A36的要求
3.公差
ASTM A36生产尺寸公差符合A6标准，厚度负公差最大值为-0.3mm
Q235B按GB/T 709，厚度公差默认为N级：
5mm-8mm，厚度负公差-0.6mm
8mm-15mm，厚度负公差-0.65mm
15mm-25mm，厚度负公差-0.75mm
4.ASTM A36标准包括微量元素Cr、Ni、Mo、Nb、V，而Q235B不包括这些微量元素
这些微量元素可以提高钢板的防腐防锈能力，平衡钢板内部结构
5.Q235B成品将包括氧化杂质。英雄联盟赌钱网站这会影响使用寿命
经过多年的使用，Q235B将有分离层
6.如ASTM A36规定的6.4mm、7.9mm、15.9mm、25.4mm厚度，这些厚度可根据标准生产。
但对于Q235B，他们可能提供6.5mm，8.0mm，16.0mm，25.5mm，只是点5或整数厚度。
第一，我敢肯定大多数供应商提供的是Q235B。这种钢种比较便宜，而且很容易找到工厂生产的产品。甚至他们说他们的报价是基于283GRC。
因为即使你做了SGS检查也无法分辨。
我们合作了很长一段时间，我们只说我们提供了什么。不想欺骗你。
实际上，ASTM A283GRC与中国标准Q235B有许多不同之处：
1.公差
ASTM A283GRC生产尺寸公差符合A6标准，厚度负公差最大值为-0.3mm
Q235B按GB/T 709，厚度公差默认为N级：
5mm-8mm，厚度负公差-0.6mm
8mm-15mm，厚度负公差-0.65mm
15mm-25mm，厚度负公差-0.75mm
2.ASTM A283GRC包括微量元素Cu，而Q235B不包括这些微量元素
这些微量元素可以提高钢板的防腐防锈能力，平衡钢板内部结构
3.Q235B型成品将包括氧化杂质英雄联盟赌钱网站。这会影响使用寿命
使用多年后，Q235B型将有单独的层。
4.如ASTM A283grc规定的6.4mm、7.9mm、15.9mm、25.4mm厚度，这些厚度可根据标准生产。
但对于Q235B型，他们可以提供6.5毫米，8.0毫米，16.0毫米，25.5毫米，只是点5或整数厚度。
以上的希望对你来说是明确的！
